Đo công suất là yếu tố không thể thiếu trong đánh giá hệ thống điện. Máy hiện sóng được sử dụng rộng rãi để quan sát dạng sóng, gỡ lỗi và phân tích nhiễu, nhưng chúng không được thiết kế để cung cấp độ chính xác cần thiết cho phân tích công suất đáng tin cậy. Trong các tình huống như đánh giá hiệu suất, xác nhận tuân thủ tiêu chuẩn và đảm bảo chất lượng sản phẩm, phép đo chính xác là vô cùng quan trọng.

Bài viết này tổng hợp những hạn chế của máy hiện sóng trong đo công suất và giới thiệu các phương pháp thay thế để đạt được độ chính xác và độ tin cậy cần thiết trong môi trường kiểm thử khắt khe ngày nay.

Đo hiệu suất bộ nghịch lưu bằng máy hiện sóng 8 kênh

Xem xét cấu hình đo phổ biến cho bộ nghịch lưu có đầu vào DC và đầu ra AC ba pha.

Số kênh cần: tổng cộng 8 kênh

• Điện áp DC ×1

• Dòng điện DC ×1

• Điện áp AC ×3

• Dòng điện AC ×3

Thiết bị cần có:

• Máy hiện sóng 8 kênh

• Đầu dò vi sai cao áp ×4

• Đầu dò dòng AC/DC (kèm nguồn) ×4

• PC và phần mềm phân tích dạng sóng

Cấu hình này không chỉ cồng kềnh và đắt tiền, mà còn phức tạp về đi dây và thiết lập, dễ xảy ra sai sót.

Hơn nữa, việc đồng bộ và phân tích trở nên khó khăn hơn do ảnh hưởng của các thành phần tần số cao, nhiễu đóng cắt, biến động tần số và các yếu tố khác.

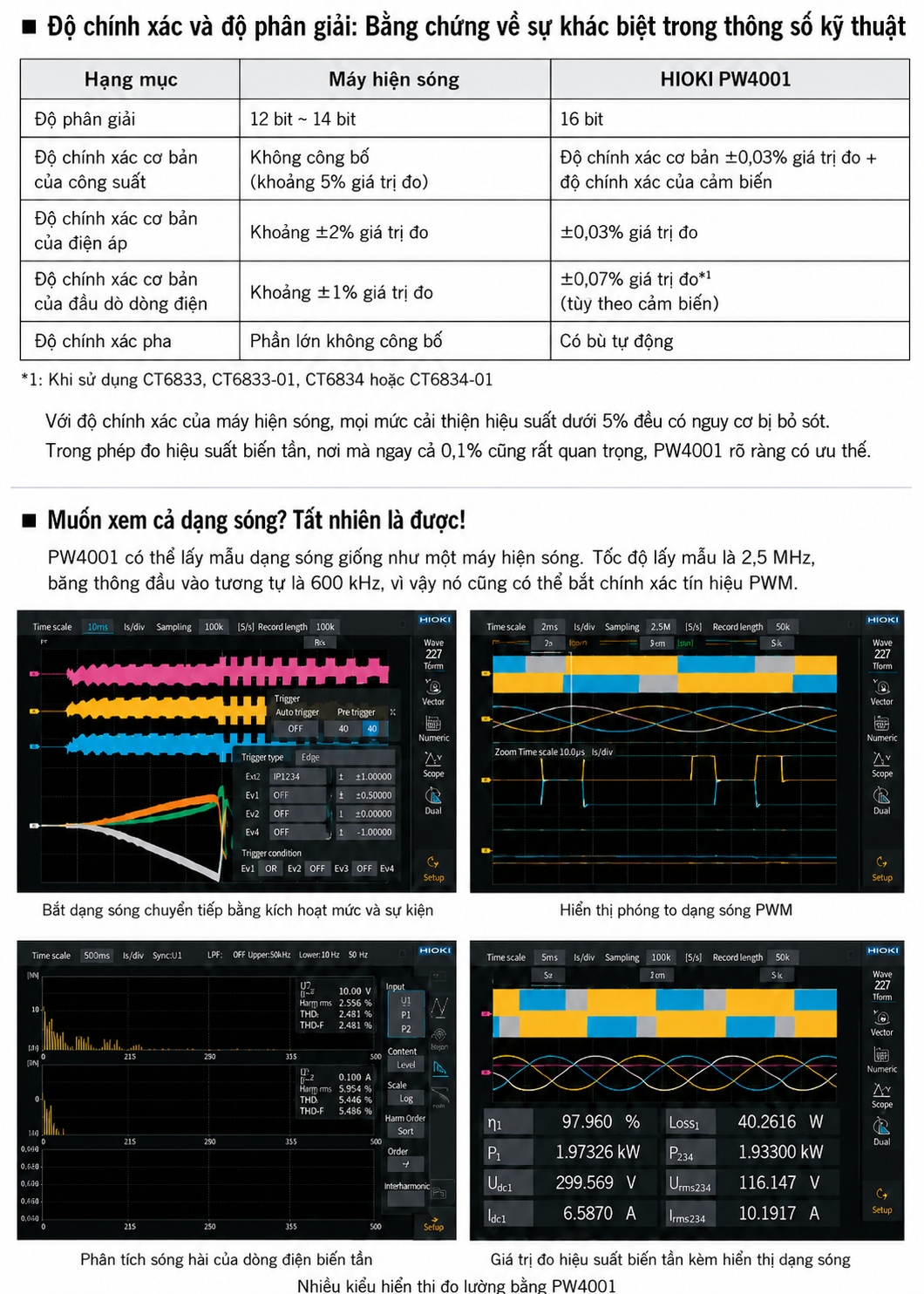

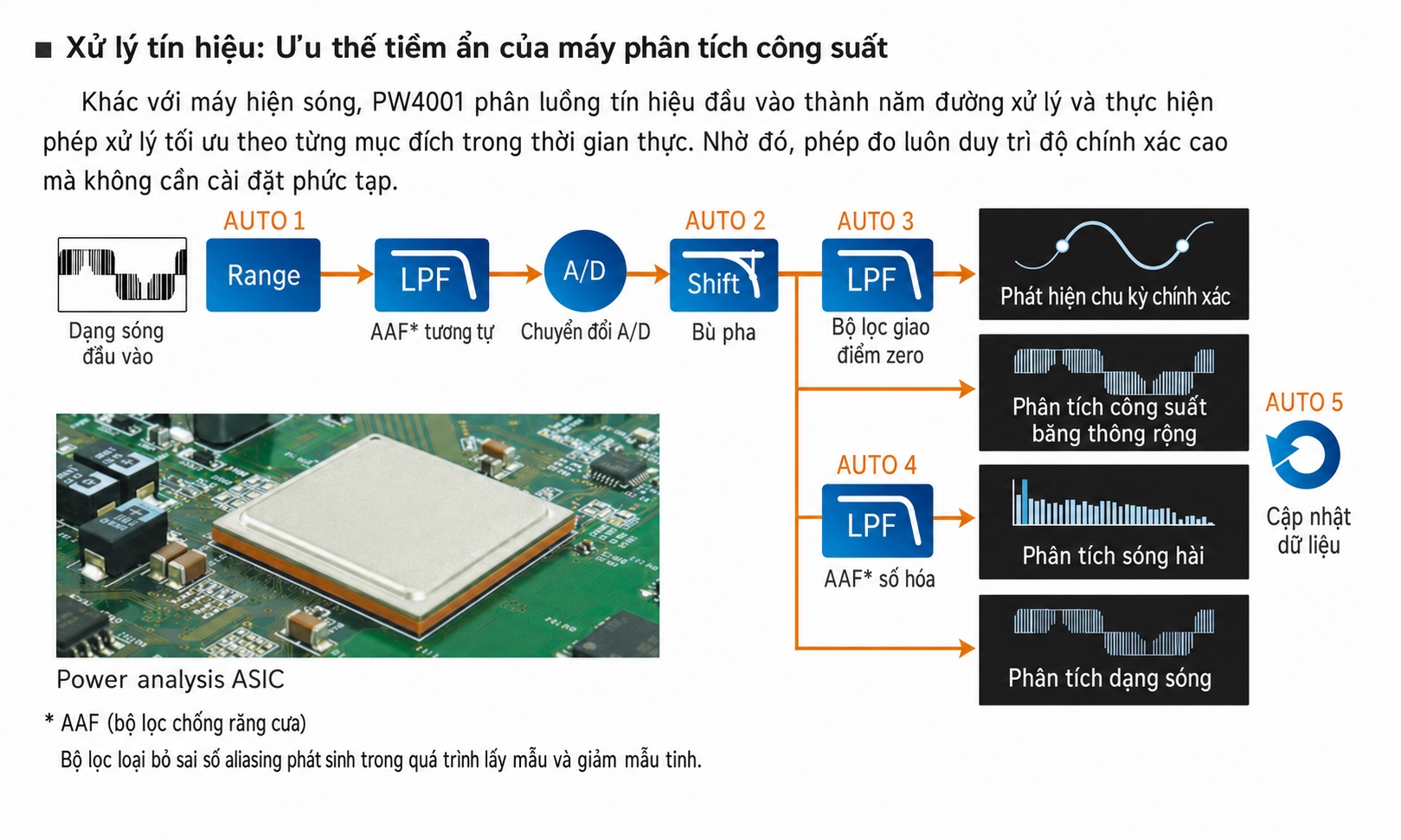

Phép đo phức tạp này có thể được giải quyết bằng Máy phân tích công suất PW4001 của HIOKI.

• 4 kênh điện áp + 4 kênh dòng điện = đo công suất 4 kênh

• Không cần đầu dò vi sai, có thể nhập trực tiếp điện áp cao

• Sử dụng cảm biến kẹp để đo dòng điện an toàn và độ chính xác cao

• Hiển thị thời gian thực hiệu suất, hệ số công suất, công suất, năng lượng, sóng hài

• Không cần chương trình tính toán thông số công suất – có thể đo ngay tại chỗ sau khi kết nối

•
