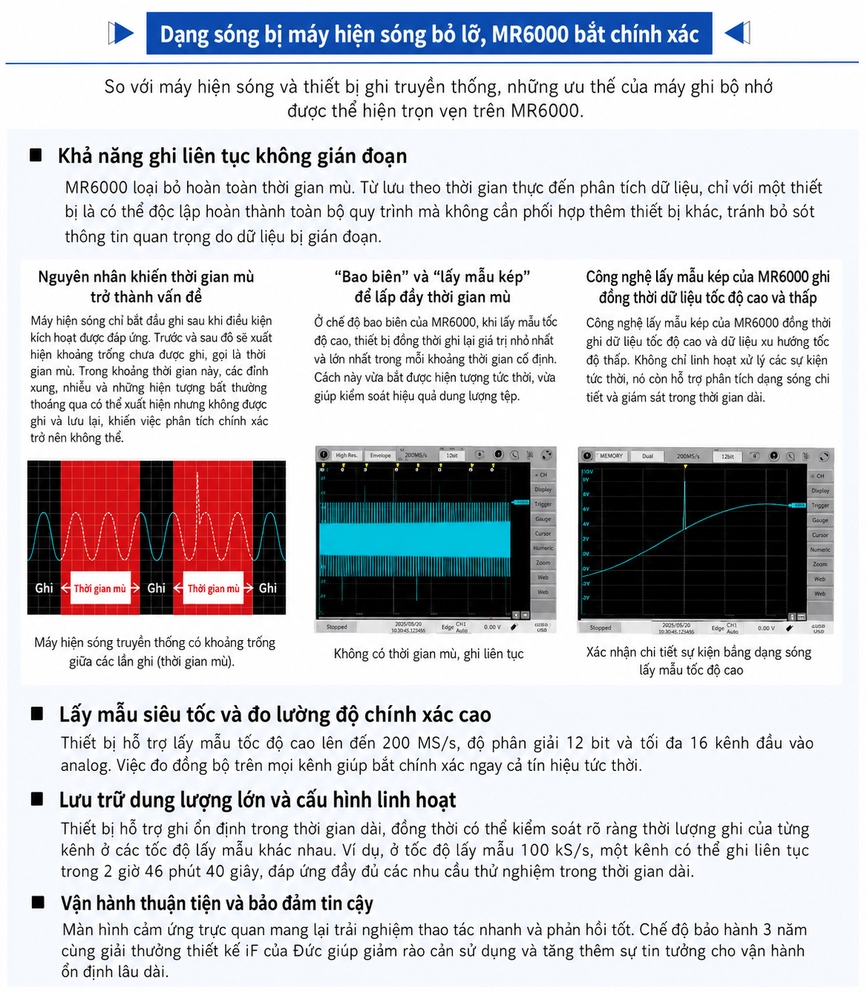

Trong các ứng dụng nghiên cứu phát triển và kiểm thử thiết bị, máy ghi dữ liệu và máy hiện sóng thường được nhắc đến cùng nhau, tuy nhiên hai loại thiết bị này có sự khác biệt đáng kể về chức năng cốt lõi và phạm vi ứng dụng. Mặc dù máy hiện sóng có thể hiển thị dạng sóng theo thời gian thực, nhưng khả năng ghi dữ liệu đầy đủ và liên tục vẫn còn hạn chế, khiến thiết bị khó đáp ứng các yêu cầu đo trong thời gian dài và liên tục. Trong khi đó, máy ghi dữ liệu tập trung vào chức năng cốt lõi là “ghi dữ liệu”, cho phép thu bắt dạng sóng theo thời gian thực liên tục mà không có khoảng thời gian chết. Đặc biệt trong các ứng dụng cần truy xuất đầy đủ dữ liệu và tiến hành phân tích sau đo, máy ghi dữ liệu có thể dễ dàng thực hiện những nhiệm vụ mà máy hiện sóng khó đáp ứng. Máy ghi dữ liệu HIOKI MR6000 không chỉ khắc phục hạn chế của máy hiện sóng trong việc ghi dữ liệu đầy đủ mà còn trở thành công cụ đắc lực cho quá trình nghiên cứu và phát triển các thiết bị có độ tin cậy cao nhờ hàng loạt tính năng vượt trội.

Hiện nay, nhờ hiệu suất vượt trội, MR6000 đang đóng vai trò quan trọng trong nhiều ứng dụng công nghiệp và nghiên cứu phát triển. Dưới đây là một số ví dụ ứng dụng điển hình.

■ Đánh giá và kiểm thử bộ biến tần

Là thiết bị cốt lõi trong quá trình chuyển đổi năng lượng, độ ổn định của dạng sóng chuyển mạch của bộ biến tần ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của thiết bị. MR6000 được trang bị mô-đun analog tốc độ cao U8976, hỗ trợ băng thông 30 MHz và tốc độ lấy mẫu cao 200 MS/s, cho phép thu bắt chính xác các dạng sóng chuyển mạch quá độ trong quá trình hoạt động của bộ biến tần. Nhờ đó, các kỹ sư R&D có thể phân tích rõ ràng những thay đổi chi tiết của điện áp trong quá trình chuyển mạch, tối ưu thiết kế mạch biến tần và nâng cao độ tin cậy của thiết bị. Đồng thời, thiết bị hỗ trợ đầu vào điện áp trực tiếp lên đến DC 400 V mà không cần thêm thiết bị chia áp.

■ Giám sát vận hành dài hạn của thiết bị công nghiệp

Trong các thử nghiệm độ bền của thiết bị công nghiệp như động cơ và bộ biến tần, cần ghi liên tục dữ liệu vận hành trong nhiều giờ hoặc thậm chí nhiều ngày để phát hiện các lỗi tiềm ẩn. Nhờ khả năng lưu trữ dung lượng lớn, MR6000 có thể lưu trữ đầy đủ dạng sóng của các thông số quan trọng như điện áp và dòng điện trong toàn bộ quá trình vận hành của thiết bị. Thông qua việc phân tích dữ liệu sau đo, các kỹ sư R&D có thể xác định chính xác các thời điểm xảy ra biến động hiệu suất trong quá trình vận hành dài hạn, cung cấp dữ liệu hỗ trợ cho việc tối ưu tuổi thọ thiết bị.

■ Kiểm thử tín hiệu quá độ của linh kiện điện tử

Trong quá trình nghiên cứu và phát triển các linh kiện điện tử chính xác như chip và cảm biến, thường cần thu bắt các tín hiệu quá độ ở cấp nano giây. Khả năng lấy mẫu siêu tốc 200 MS/s của MR6000 có thể hạn chế hiệu quả hiện tượng bỏ sót tín hiệu tốc độ cao thường xảy ra khi sử dụng tốc độ lấy mẫu 20 MS/s. Đồng thời, khả năng đo đồng thời với độ chính xác cao 12 bit đảm bảo độ chính xác của dữ liệu tín hiệu, giúp các kỹ sư R&D quan sát rõ ràng đáp ứng quá độ của linh kiện trong các điều kiện hoạt động khác nhau và xác minh xem hiệu suất của linh kiện có đáp ứng các tiêu chuẩn thiết kế hay không.

Tùy chọn mới ra mắt dành cho MR6000, mô-đun SSD 1 TB U8335, tiếp tục mở rộng phạm vi ứng dụng của thiết bị. Là một tùy chọn được thiết kế riêng cho MR6000, U8335 kế thừa đặc tính độ chính xác cao và độ ổn định cao của thiết bị, đồng thời được tối ưu và nâng cấp cho các tình huống đo cụ thể. Thiết bị tương thích hoàn toàn với máy chính MR6000 và có thể nhanh chóng đưa vào sử dụng mà không cần quá trình thiết lập phức tạp. Điều này giúp người dùng dễ dàng mở rộng chức năng đo mà vẫn duy trì hiệu suất ban đầu của thiết bị, đáp ứng nhiều nhu cầu kiểm thử đa dạng hơn và hỗ trợ quá trình nghiên cứu, phát triển các thiết bị có độ tin cậy cao được triển khai ổn định.
