解决高压光伏发电(PV)系统的维保问题

在维保检修期间，会根据不同目的使用不同的测量仪器来检查光伏电池面板。例如，使用数字万用表或钳形表的电压测量功能来测量光伏组串的开路电压，如果测量值明显低于标准值，就可以判定该组串出现断路或者光伏组件存在缺陷。

考虑到电压不断升高的情况，相关安全标准已经修订，如今并网光伏发电设备的测量被归类为测量类别 III。支持CAT III 2000V测量的直流高压测试探头P2010可与AC/DC钳形表 CM4375-50配合使用，能够更安全地测量电压日益升高的PV系统。

光伏(PV)系统电压升高的原因

■ 课题1 ：减少电力传输过程中的能量损耗

将发电系统从1000V升级到1500V能够提高发电效率。当电流较大时，电力传输过程中的能量损失就会较高。提高电压并降低电流能够减少能量损失。因此，光伏系统正朝着更高电压进行升级，目的是尽可能降低损失，并最大限度地利用所产生的电能。

■ 课题2 ：安全相关标准的修订

国际电工委员会安全相关标准的修订(IEC)61010 国际安全标准设定了测量类别，以确保仪器能够安全使用，同时保护人员免受电击以及避免设备受损。根据光伏组件安全鉴定国际标准 (IEC 61730-1)，光伏组件属于过电压 CAT III，需要能够测量 CAT III的测量仪器。

■ 课题3：测量点数过多导致效率低下

对大型光伏设施进行检查时，检查人员必须对数千个光伏组件逐个做检查。一旦携带的测量仪器很大很重，又会进一步地增加工作强度。因此，PV 系统的维保检查不仅要安全，还需要小型便携且高效。

解决方案

支持 CAT III 2000V 的测试探头搭配钳形表

HIOKI 日置的直流高压测试探头 P2010，兼具体积小巧和高安全性。无需中断电网，就能安全测量兆瓦级的光伏发电设备，通过与 HIOKI 日置钳形表或数字万用表配合使用，可实现高达 CAT III 2000V 的高压测量。

直流高压测试探头 P2010，体积小巧、重量轻，单手即可操控，解决了过往产品笨重、便携性差的问题。而且，由于采用了能够承受 2000V 直流电的安全设计，该探头可防止触电和设备损坏。此外，P2010 的长尖探头，使其能够接触位于接线盒深处的金属端子，从而提高了工作效率。

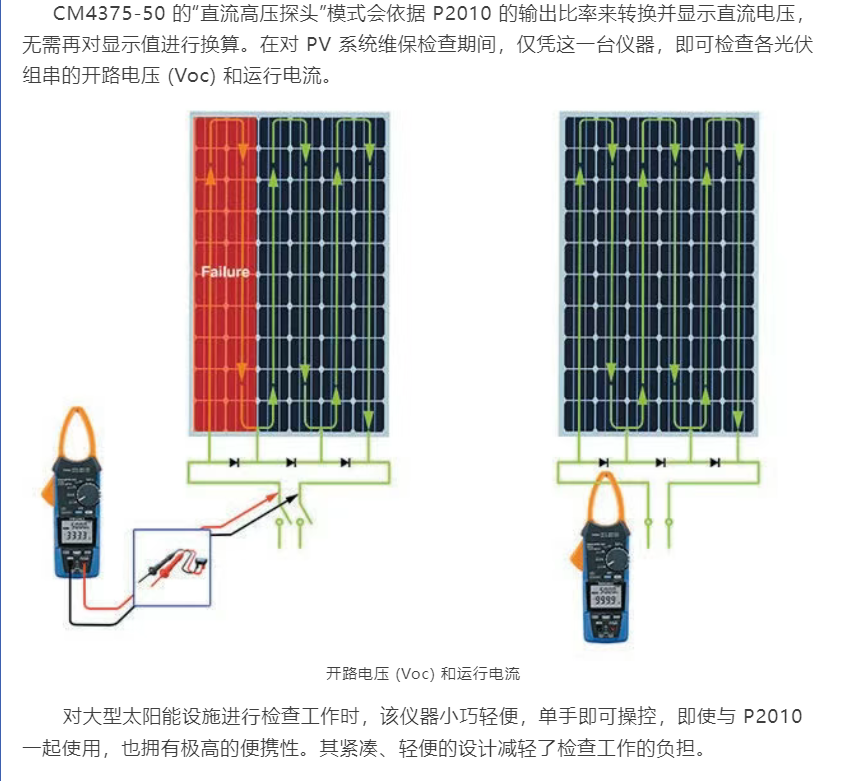

AC/DC 钳形表 CM4375-50 拥有纤薄的钳口，能轻松进入线缆狭窄处，且自动判断交直流，最高可测 1000A 的电流和 1000V 的交流电压，与直流高压测试探头 P2010 配合使用时，可安全地测量高达 CAT III 2000V 的直流电压。
