■ 眼图测量基础知识

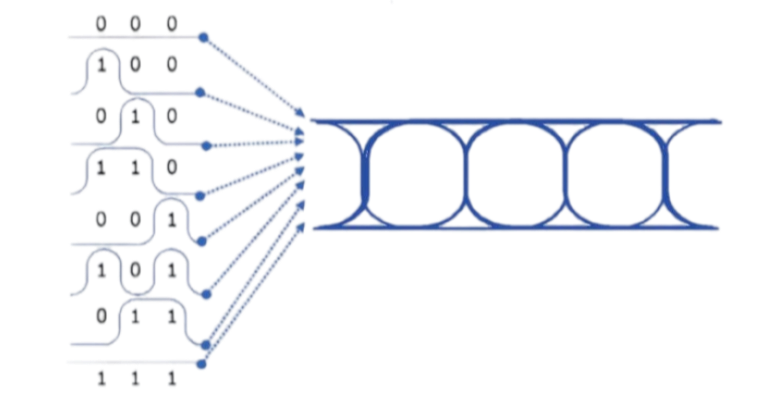

一系列数字信号在示波器上累积而显示的图形，其形状类似于眼睛，故叫眼图,是高速系统信号完整性分析的核心。

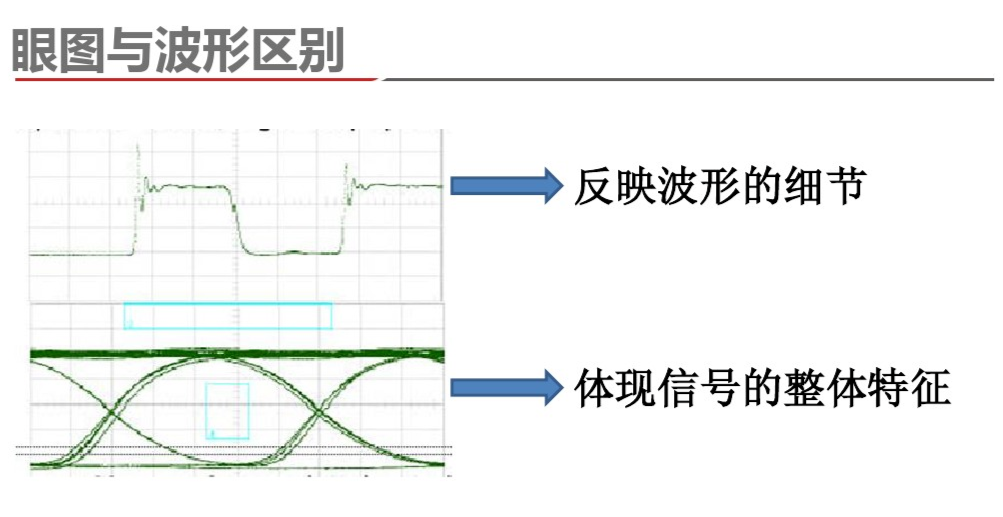

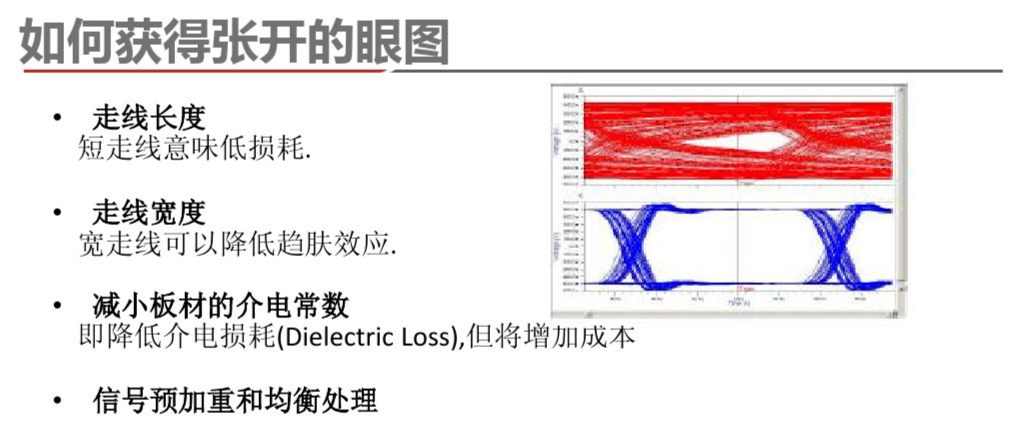

眼图是一种快速、直观地评估一个数字信号质量非常成功的方法。一个正确构建的眼图应该包含从简单的 101和 010 到对连续的长 0 序列后单独的 1 和其它问题序列的每一个可能的位序列，所以眼图往往可以看出系统设计中存在的问题。

眼图显示信号的参数信息 - 如系统带宽等物理层所产生的影响，这将不显示协议层或逻辑层的问题，如果一个逻辑 1在眼图上是好的话，这并不表明该系统发送一个0事实，但是，如果该物理系统的逻辑 1在眼图上失真的话，当逻辑 1 通过系统传送到远端的接收机就会错误的当作一个 0，这还应该是一个良好的眼图。

表征一个眼图常见的方法是测量的上升时间、 下降时间、在眼图中间交叉点的抖动、过冲，和许多描述眼图行为其它数值。仪器通常提供自动测量，简化和加快眼图测量的任务。

■ 用示波器测试眼图

泰克MSO5B系列示波器无缝集成了DPOJET Essentials 抖动和眼图分析软件包，扩展了示波器功能，可以在一个单次实时采集中，在相邻时钟和数据周期上获得测量数据。这使得可以测量关键的抖动和时序分析参数，例如时间间隔误差和相位噪声，帮助检定可能的系统时序问题。

分析工具如时间趋势图和直方图，可以迅速显示测量结果怎样随时间变化，频谱分析功能则可以迅速显示抖动源和调制源精确的频率和幅度。

选项 5-DJA 增加了额外的抖动分析功能，有助于更好地检定器件性能。31 种新增测量功能提供了完善的抖动和眼图分析和抖动分离算法，可以发现当今高速串行设计、数字设计

和通信系统设计中的信号完整性问题，以及相关的问题根源。选项 5-DJA 还提供眼图模板测试，支持自动实现通过/不通过测试。

测量功能包括：

测量：    抖动摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼图高度、眼图高度@BER、眼图宽度、眼图宽度@BER、眼高幅度、眼低幅度、Q 因数、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交点、T/nT 比、SSC 频率方差、SSC调制速率。

测量示图：眼图和抖动浴盆曲线

快速眼图渲染：显示定义眼图边界的单位间隔 (UI) 以及用户指定的眼图周围 UI 数量，以增加视觉效果

完整眼图渲染：显示所有有效的单位间隔 (UI)

测量限制：测量值的用户可定义限制的通过/不通过测试。针对事件发生测量值故障事件的行动，包括保存屏幕捕获、保存波形、系统请求 (SRQ) 和停止采集。

眼图模板测试：具有模板自动调整功能的自动模板通过/不通过测试。

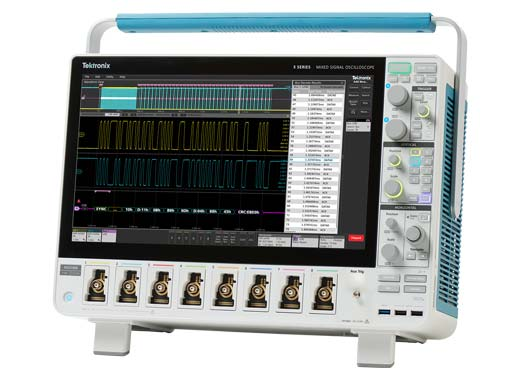

■ 示波器推荐

● 触摸屏用户界面，15.6英寸高清显示器

● 12bit的ADC，最高可达16bit

● 最高2GHz带宽，500M存储深度，放大精细的信号细节

● 可选Win10系统，使用更方便
